Arretierungs-Set für den Schubschaft der Man Kung Chester MK-XB65 Armbrust

Arretierungs-Set für den Schubschaft der Man Kung Chester MK-XB65 Armbrust

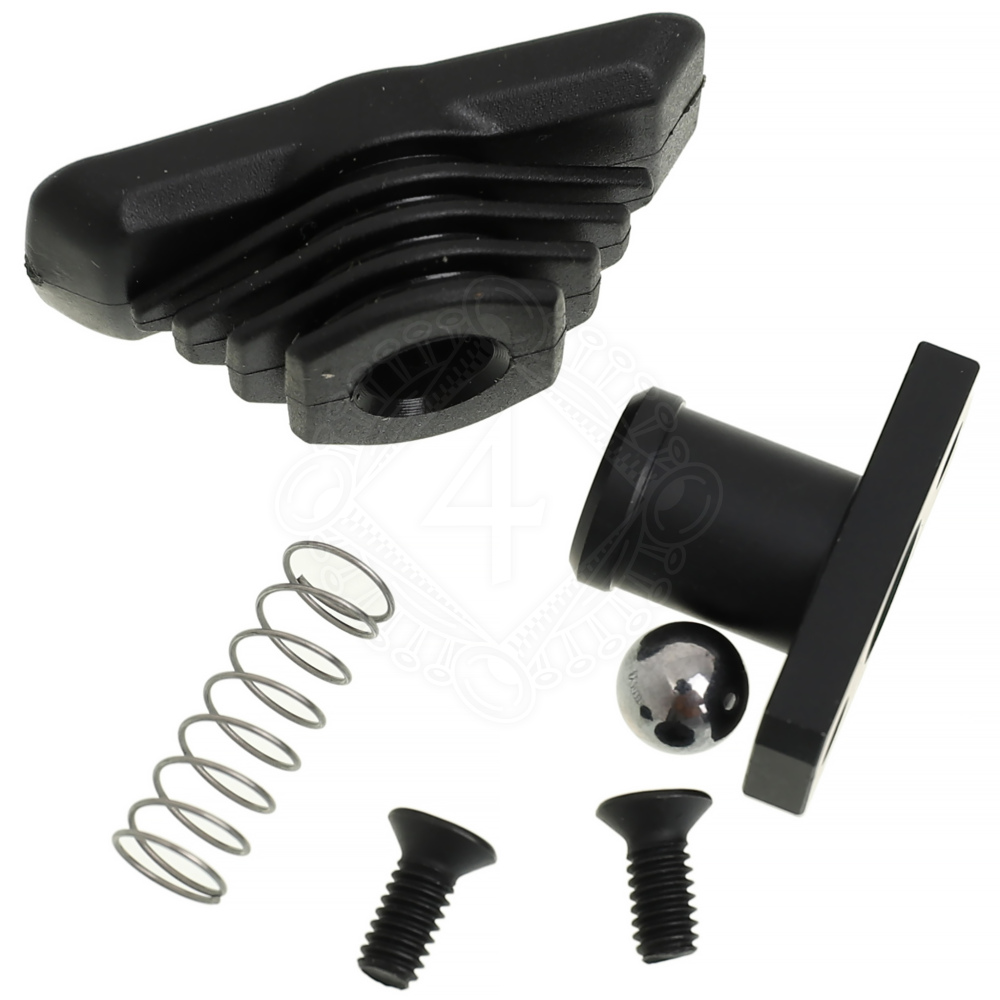

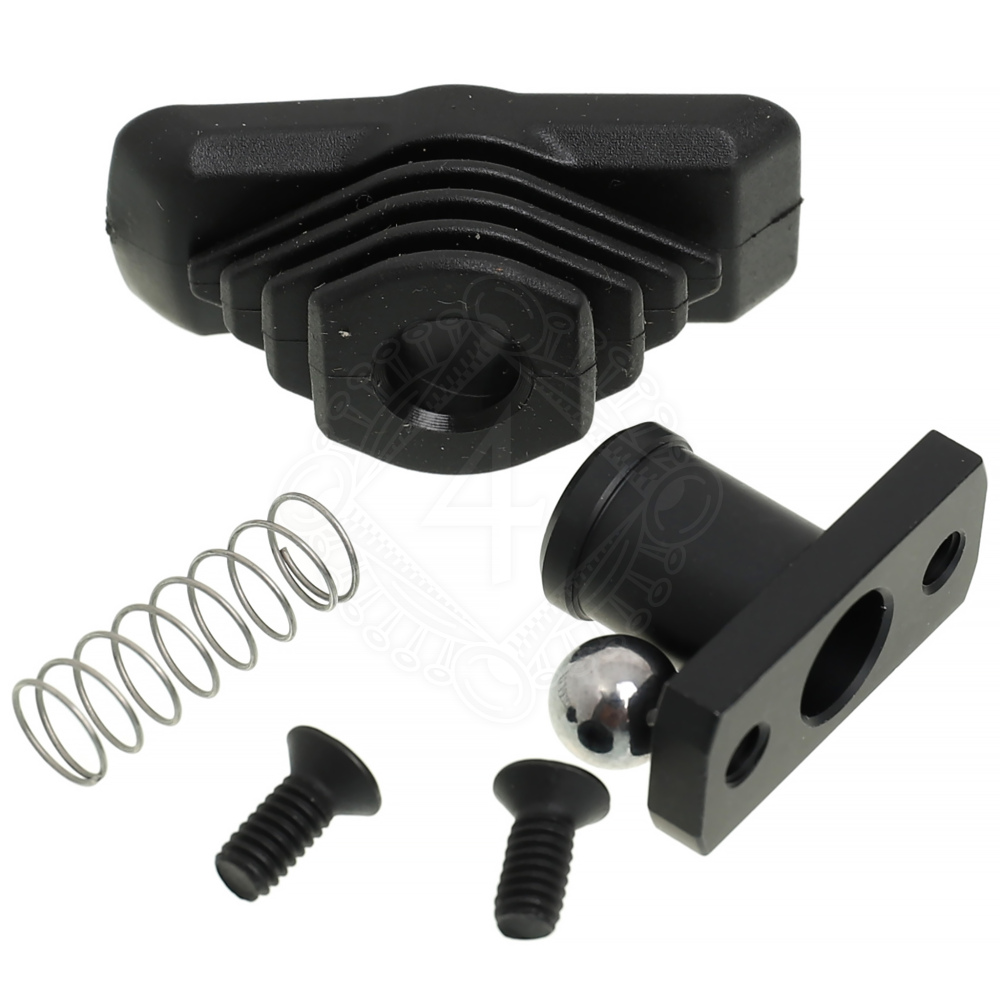

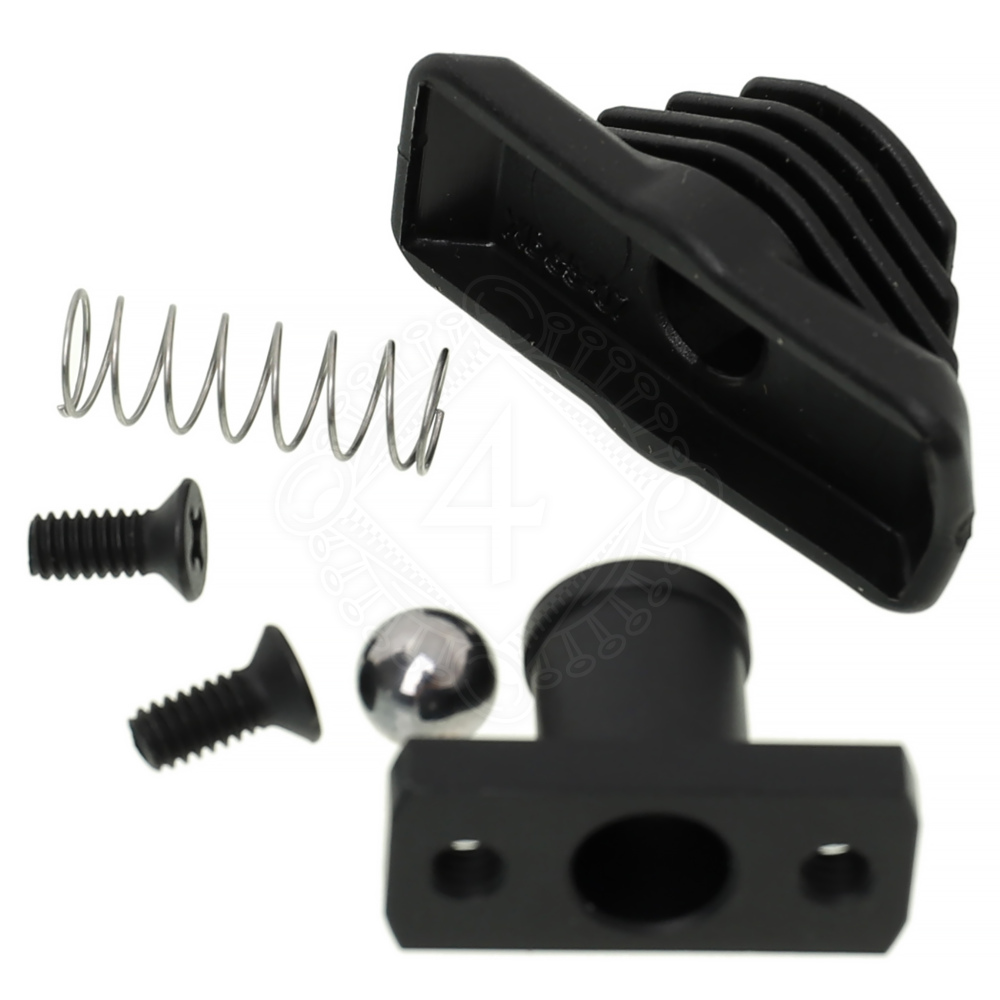

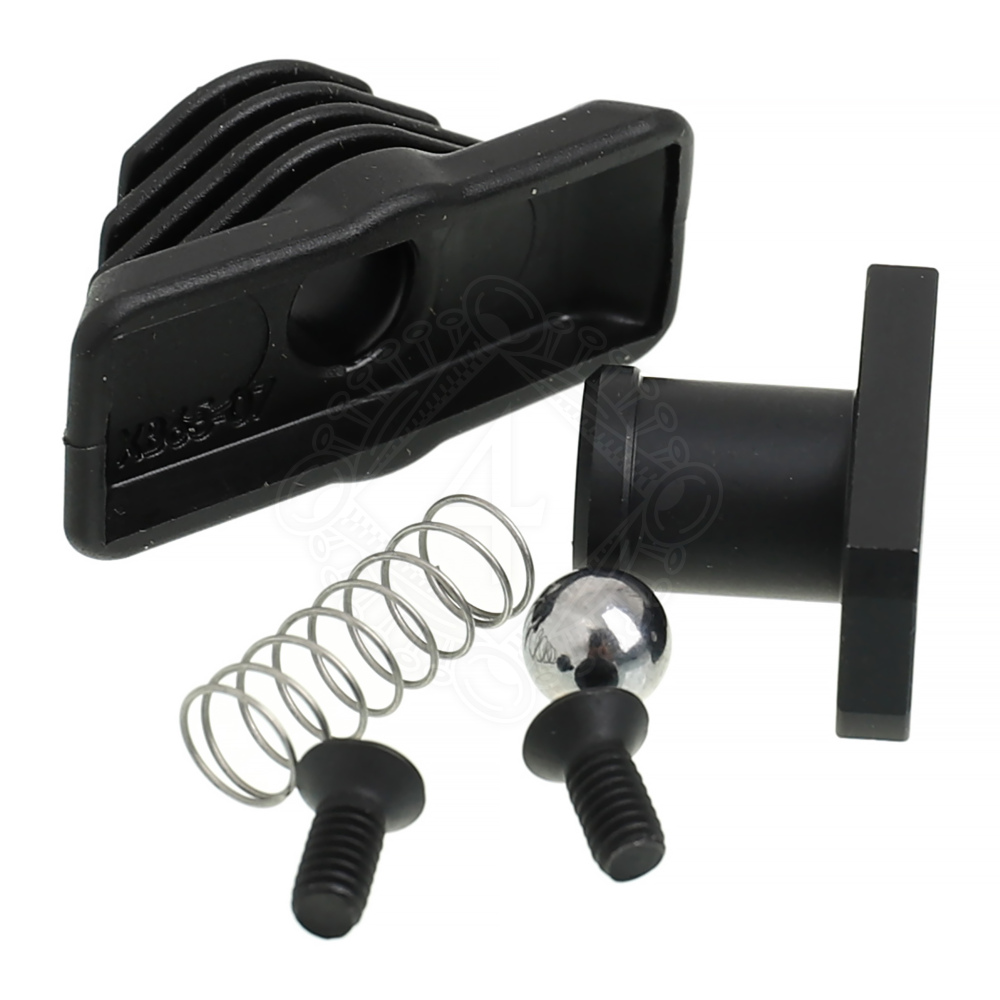

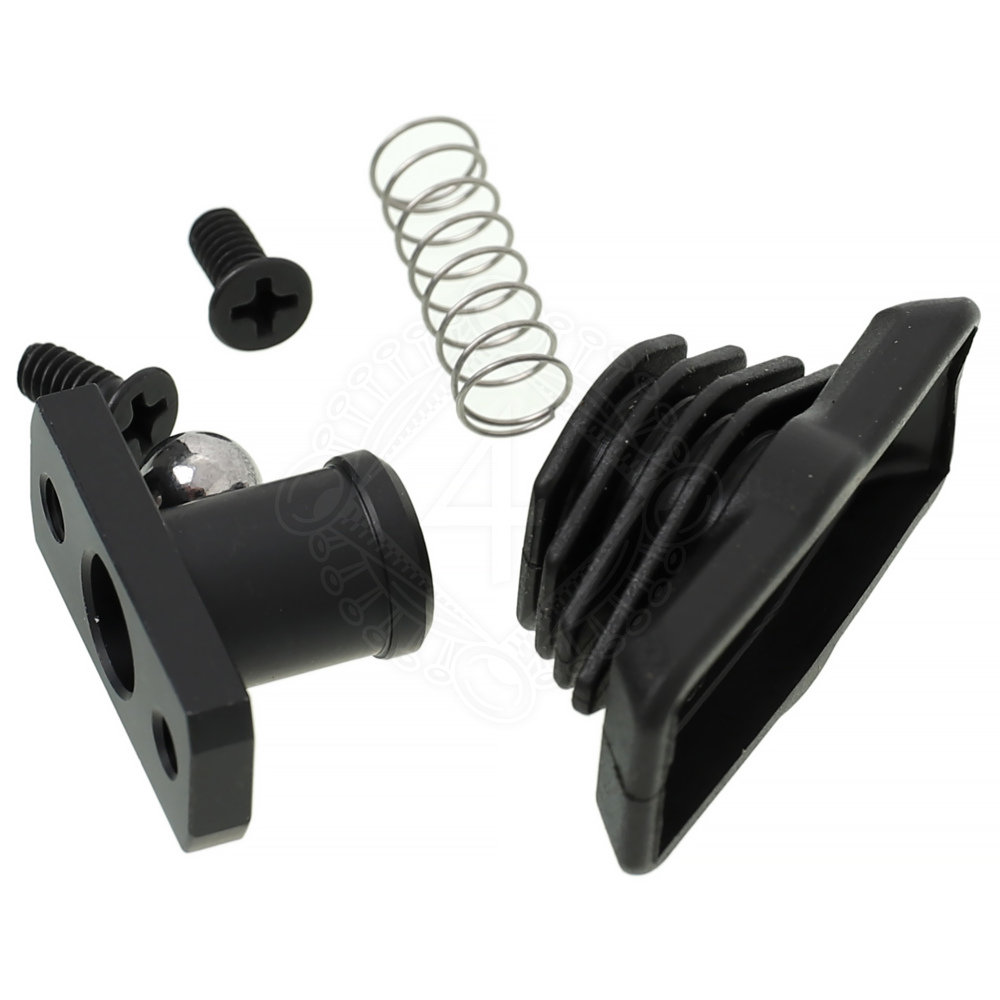

Inhalt des kompletten Sets

Es handelt sich um einen mehrteiligen Mechanismus, dessen Zuverlässigkeit von jedem einzelnen Bauteil abhängt. In der Verpackung findest du alles, was für eine vollständige Reparatur benötigt wird:

• Ergonomischer T-Griff: Ein schwarzer Polymergriff mit rutschfester Riffelung für eine einfache Handhabung.
• Führungsbuchse: Ein präzise gefertigtes Teil aus geschwärztem Metall (wahrscheinlich Aluminium) mit einem Flansch und Schraubenlöchern.
• Stahlkugel: Eine glänzende, gehärtete Kugel, die als eigentlicher Arretierstift dient.
• Druckfeder: Eine Spiralfeder aus hochwertigem Stahl, die einen konstanten Druck auf die Arretierkugel ausübt.
• Befestigungsschrauben: Zwei schwarze Senkkopfschrauben zur Montage am Schaft.

Wie funktioniert die Schaftverriegelung?

Das Prinzip der Federarretierung

Dieser Mechanismus funktioniert nach dem Prinzip eines federbelasteten Kugelbolzens. In der Ruheposition drückt die Feder auf die Stahlkugel, die in eine der Bohrungen im Führungsrohr des Schafts einrastet und ihn so fest in der gewählten Position fixiert. Wenn du am T-Griff ziehst, bewegt sich der gesamte Mechanismus gegen die Federkraft nach hinten. Dadurch wird die Kugel aus der Arretierbohrung gelöst, und du kannst den Schaft frei nach vorne oder hinten schieben. Nachdem du die ideale Länge gefunden hast, lässt du den Griff einfach los, und die Feder drückt die Kugel sofort in die nächste Bohrung, wodurch der Schaft wieder sicher verriegelt wird.

Entwickelt für die Chester-Modellreihe

Dieses Set wurde exklusiv für Man Kung Compound-Armbrüste entwickelt, die mit einem verstellbaren Schaft im AR-15 / M4-Stil ausgestattet sind. Es ist 100% kompatibel mit den Modellen:

• Man Kung MK-XB65BK Chester
• Man Kung MK-XB65FC Chester

Installation und Wartung

Einfacher Austausch

Die Installation ist relativ einfach. Zuerst demontierst du den alten, beschädigten Mechanismus mit einem passenden Schraubendreher vom Schaftkörper. Dann baust du den neuen Mechanismus zusammen: Setze die Stahlkugel und die Feder in die Führungsbuchse ein, setze den T-Griff auf und schraube die gesamte Baugruppe mit den beiden beiliegenden Schrauben wieder fest. Stelle sicher, dass die Schrauben fest angezogen sind, um ein Wackeln des Schafts zu vermeiden.

Sicherheit und Stabilität

Ein fest verriegelter Schaft ist für sicheres und präzises Schießen unerlässlich. Ein lockerer oder wackeliger Schaft kann deine Haltung, dein Zielen und letztendlich die Treffgenauigkeit negativ beeinflussen. Überprüfe regelmäßig den festen Sitz der Schrauben.

Pflege des Mechanismus

Halte den Mechanismus sauber und frei von grobem Schmutz (Sand, Staub), der seine reibungslose Funktion beeinträchtigen könnte. Für einen besonders leichtgängigen Betrieb kannst du einen Tropfen leichten Maschinenöls auf die Kugel und die Feder auftragen, aber vermeide übermäßiges Schmieren.
